聚丙烯是一種性能優(yōu)良的熱塑性塑料，具有耐化學(xué)性、耐熱性、高強度機械性能、價格低廉等優(yōu)點，被廣泛用于食品和藥品的包裝、汽車工業(yè)、電子設(shè)備等[1,2,3]，但在給人們帶來方便的同時，其廢棄物也給人們帶來了嚴重的環(huán)境污染問題，同時為構(gòu)建經(jīng)濟發(fā)展和資源環(huán)境的良性循環(huán)體系，PP塑料回收再利用已經(jīng)形成相當規(guī)模。在美國、歐盟等國家不允許再生聚丙烯塑料直接接觸食品或者成為食品的包裝容器，在中國雖然沒有明確的規(guī)定，但按照再生聚丙烯塑料降級的原則，不允許將回收的聚丙烯塑料用于食品包裝材料[4]。然而部分不良企業(yè)在利益的驅(qū)動下，將經(jīng)消費者使用過的塑料廢棄物作為回收料進行再加工直接用于食品包裝材料，這不但擾亂了國民經(jīng)濟秩序，更給廣大消費者健康帶來危害甚至造成生命威脅。因此，開展食品用塑料制品中摻雜回收塑料的識別研究是一個亟待解決的問題。傳統(tǒng)的物理鑒別法主要包括觀察外觀、火焰試驗、熱解試驗、溶解性試驗、顯色反應(yīng)等，但這些鑒別方法操作時間較長且精準度低[5]。
本文以不添與添加不同比例回收料的PP塑料為研究對象，采用衰減全反射紅外光譜(ATR)、差示掃描量熱儀(DSC)和熱重分析儀(TGA)對其進行鑒別和系統(tǒng)分析，該方法具有制樣簡單、方便快捷、準確的優(yōu)點，可為再生塑料的快速分析鑒別提供參考，也在塑料制品的品質(zhì)把控方面提供經(jīng)驗。 1 實驗部分
1.1 樣品制備
將回收的PP塑料制品經(jīng)粉碎、熔融擠出、剪切造粒子后，在PP原料中按照質(zhì)量比加入不同比例的回收料，制成厚度均勻的片樣，并分別編為0#(0%),1#(40%),2#(60%),3#(80%),4#(100%）。
1.2 ATR試驗
用帶衰減全反射的紅外光譜儀（Nicolet is50）對樣片進行測試，測試時，參數(shù)設(shè)為掃描次數(shù)64次，掃描頻率4HZ，動鏡速度0.4747cm/s。將樣品剪成2cm*2 cm樣片，樣片待測面朝下，用壓頭將樣片壓緊，使之與鍺晶體緊密接觸，然后采集樣品的紅外譜圖。 1.3 DSC試驗
利用差示掃描熱量儀（0 DSC204F1）對樣片進行測試。將樣片修剪成適合坩堝大小的樣片，然后稱質(zhì)量，樣品質(zhì)量一般為8～10mg；將樣品裝入鋁坩堝中，并封上打過孔的鍋蓋，放置在自動進樣器上準備進行測試；設(shè)置升溫程序，試驗采用三段式：1升溫速度10℃/min，升溫范圍50～200℃，保溫5min;2降溫速度50℃/min，溫度范圍200～20℃，保溫5min;3升溫速度10℃/min，升溫范圍20～200℃。
1.4 TGA試驗
利用熱重分析儀(TG209F1)對樣片進行測試。將樣品修剪成適合坩堝大小的樣片，然后稱質(zhì)量，樣片質(zhì)量一般為8～10mg；將樣品小心放入陶瓷坩堝中，使樣片盡可能與坩堝底部接觸良好。設(shè)置溫度程序：升溫速度20℃/min，升溫范圍50～550℃。
2 結(jié)果與討論

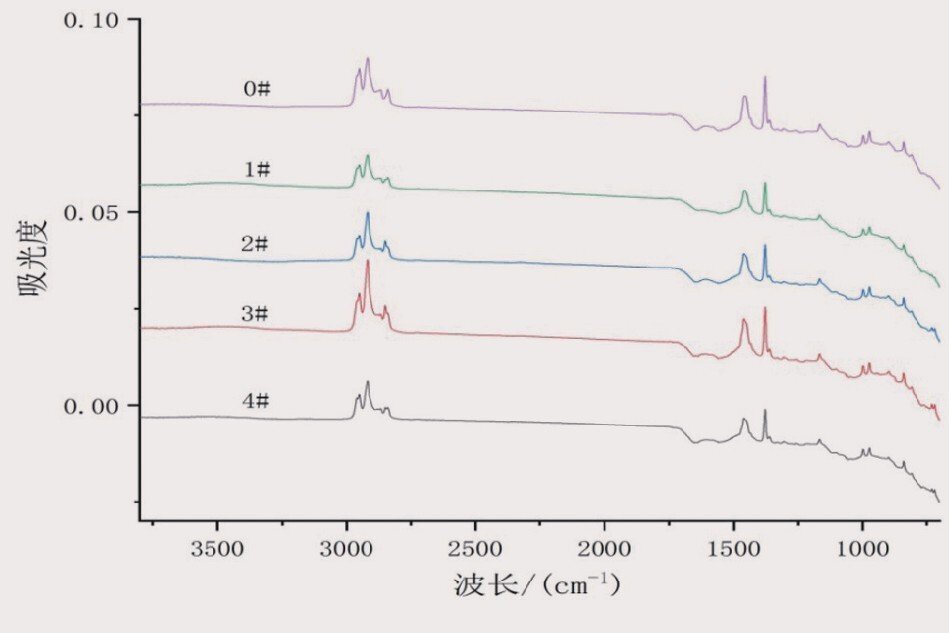

對0#～4#進行傅里葉變換衰減全反射的紅外測試，見圖1。
圖1 不同樣品的紅外光譜圖
由圖1可初步判斷這5種樣品中，0#的組分單一，為聚丙烯，其余四種除聚丙烯外，還有聚乙烯成分。2951cm-1是甲基的對稱伸縮振動峰，2918cm-1是亞甲基的不對稱伸縮振動峰，2867cm-1是甲基的不對稱伸縮振動峰，2838cm-1是亞甲基的對稱伸縮振動峰，1457cm-1是亞甲基的彎曲振動峰，1375cm-1是甲基的彎曲振動峰，1165cm-1是甲基面外搖擺振動吸收峰，加之997、971、840cm-1是聚丙烯的特征吸收峰，以上的峰均在5種樣品中存在，可以確定5種樣均含有PP，但1#～4#圖譜線中還有718cm-1、730cm-1的吸收峰，此兩個峰原是720cm-1即—（CHn)—(n≥4）面內(nèi)搖擺振動峰分裂成兩個尖銳的吸收峰，是聚乙烯的特征吸收峰，且是結(jié)晶型PE的特征吸收峰，由此可以得出1#～4#樣品主要由聚丙烯和少量聚乙烯組成。
2.2 DSC熱分析

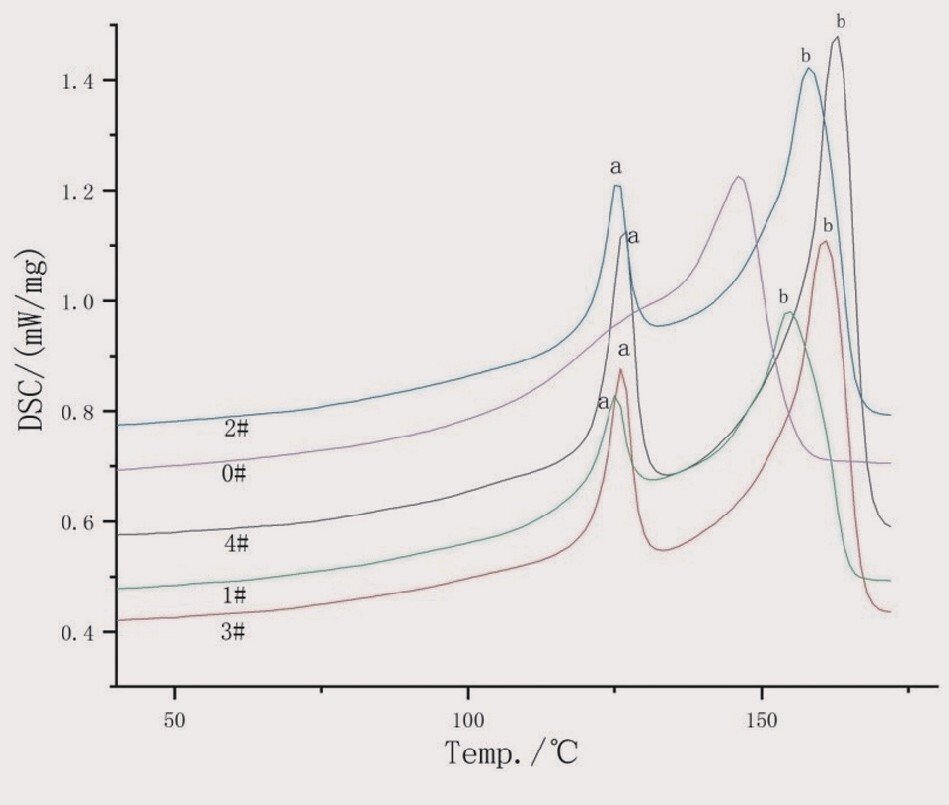

對5種樣品進行第2次升溫曲線，見圖2。
由圖2可以看出，曲線0#只有1個熔融峰，熔融溫度Tm為146.4℃，回收料的DSC曲線出現(xiàn)了明顯的熔融雙峰，a點處的熔點介于125.5℃～126.7℃范圍內(nèi)，與聚乙烯的熔點125℃[6]相近，b點處的熔點介于154.6℃～162.7℃范圍，與聚丙烯的熔點相近，結(jié)合圖1結(jié)果，可以判斷添加了不同比例的回收料的PP再生料均含有PE成分。
圖2 不同樣品第2次升溫的DSC曲線圖
2.3 TG熱分析

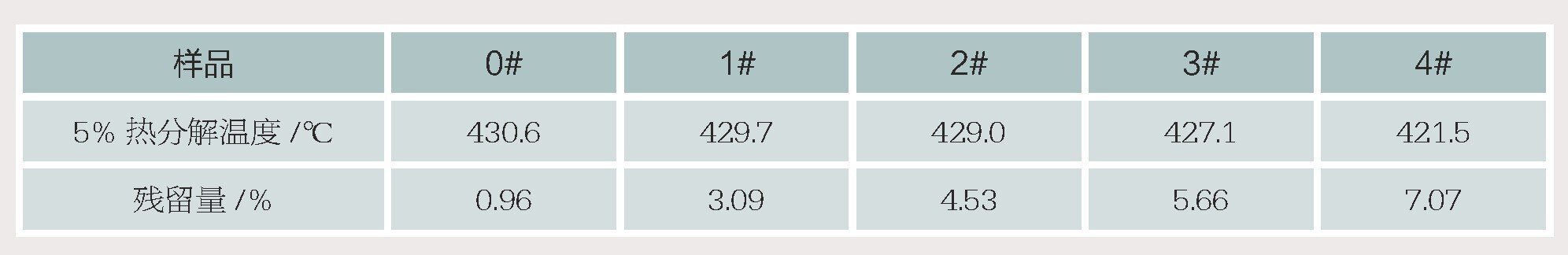

對5種樣品進行熱失重分析，其失重5%時的熱分解溫度和殘留量如表2所示。
從上表2的熱分解溫度數(shù)據(jù)中不難發(fā)現(xiàn)，4#(100%回收料）在失重5%時的熱分解溫度（421.5℃）與0#(0%回收料）PP原料相差9.1℃，添加了不同量回收料的1#～4#PP再生料在失重5%時的溫度均低于不添加回收料的PP原料失重5%時的溫度，并且隨著回收料的增加，其溫度呈降低趨勢，造成再生塑料熱穩(wěn)定性降低的原因應(yīng)該是PP再生料在加工過程中出現(xiàn)裂解，使PP再生料的支鏈增加，一般支鏈越多其越易分解。而表2殘留量的數(shù)據(jù)顯示，0#的殘留量最小0.96%,4#的殘留量最大7.07%，其他再生料在隨添加回收料比例增加殘留量呈增大趨勢，這與回收料中無機填料物的含量有關(guān)。
3結(jié)論
1）通過ATR-FTIR圖譜中均含有718cm-1、730cm-1的PE特征吸收峰，初步得出添加了回收料的PP再生料，均含有PE成分，差示掃描量熱儀器的檢測進一步顯示添加了回收料的樣品均有雙熔融峰現(xiàn)象，且其中一個的熔點與PE相近，與紅外光譜檢測的判定一致。熱重分析結(jié)果顯示添加了回收料的再生PP料，5%熱分解溫度隨著回收料比例的增加而降低，殘留量呈現(xiàn)升高趨勢。
2)ATR-FTIR、DSC、TGA三種方法聯(lián)合對PP再生料進行的檢測，具備制樣簡單、用量少、速度快、準確等優(yōu)點，在鑒定和綜合分析再生料方面是行之有效的。
博精科技是一家集研發(fā)、設(shè)計、制造、銷售和服務(wù)于一體的綜合型創(chuàng)新企業(yè)。公司以市場為導(dǎo)向，以人為本，以科技為動力致力于各類通用分析儀器、常規(guī)實驗儀器、物理光學(xué)儀器等產(chǎn)品的研發(fā)生產(chǎn)和銷售。主要產(chǎn)品有傅立葉紅外光譜儀、紅外測油儀、紅外分光光度計、熒光分光光度計、粉塵中游離二氧化硅含量測定儀、紅外壓片機、手動粉末壓片機、電動粉末壓片機、全自動壓片機、壓片模具、溴化鉀窗片實驗裝置等。 我們將先進的分析技術(shù)方案、分析理念與客戶分享，共同享受科技進步所帶來的便利與價值，同時也希望和國內(nèi)外更多的廠家達成廣泛合作關(guān)系！
返回
