紅外光譜分析壓片法和用ATR附件做出來(lái)的紅外圖譜具體有什么區(qū)別？要是兩種方法都能掃出好的圖譜，是不是任選一種方法就行了？還是說(shuō)兩種方法有些區(qū)別的？
譜圖區(qū)別：：
譜圖區(qū)別在于一般壓片法所得到的譜圖可以直接用，而ATR法得到的譜圖應(yīng)該先進(jìn)行ATR校正，理由樓上的朋友已經(jīng)給過(guò)了這里就不多說(shuō)了；其他區(qū)別就是波段范圍不一樣，這也和ATR法中選用的晶體有直接關(guān)系。
選擇：：
如果兩種方法都能得到好的譜圖，一般建議選取透射法（壓片），但是壓片法比較繁瑣同時(shí)又對(duì)壓片的技術(shù)有一定要求，從操作建議上來(lái)選擇的話可以選擇ATR法。主要取決于實(shí)際情況。因樣品而異，沒(méi)有絕對(duì)選擇。
區(qū)別：：
首先壓片法是透射法，而ATR為反射法；從光學(xué)角（光路）度可以說(shuō)是兩種完全不同的方法。其次壓片法一般使用KBr粉末進(jìn)行壓片，波段范圍廣一般認(rèn)為是5000-400cm-1，而ATR所用的晶體一般為ZnSe，其透光范圍為5000-500（嚴(yán)格來(lái)說(shuō)譜圖信號(hào)應(yīng)該是5000-600）；另一方面KBr怕潮，含有水分的樣品很難測(cè)試，而ZnSe晶體則不怕潮完全可以測(cè)試含有水分的樣品；一般顏色很深的物質(zhì)用壓片法測(cè)試效果不佳，可以選用ATR法來(lái)測(cè)試；從應(yīng)用的角度還有很所差別這里就不一一說(shuō)明了。
還有一點(diǎn)要補(bǔ)充 ATR附加常用的有這幾種：水平ATR、單次反射ATR和液體ATR。還有一種可變角ATR附件，但是應(yīng)用很少所以我就不說(shuō)了。
水平ATR：水平ATR附件的安裝和拆卸操作簡(jiǎn)單，使用方便。晶體材料可選ZnSe、KBS-5兩種。水平ATR附件適用于液體、粉末、涂層或膠狀樣品的測(cè)定，如牛奶、瀝青、油漆、涂料等此類樣品。
單次反射ATR：單次反射ATR附件中，樣品與ATR晶體的接觸面積很小，通過(guò)施加壓力，可以使樣品與晶體緊密接觸。雖然紅外光在ATR晶體內(nèi)只有一次有效反射，但仍然能得到高質(zhì)量的光譜。單次反射ATR附件適用于測(cè)試固體、纖維、硬的聚合物、漆片、玻璃或金屬表面的薄膜、微量液體等樣品。晶體材料可選ZnSe和鉆石兩種。
液體ATR：液體ATR附件與水平ATR附件的構(gòu)造和使用基本相同，不同的是液體ATR附件中的ATR晶體樣品架為槽型。槽型樣品架中的ATR晶體固定在凹槽內(nèi)，適用于液體、粉末或膠狀樣品的測(cè)定。槽型樣品架通常配備一個(gè)蓋子，在測(cè)定揮發(fā)性液體時(shí)，蓋上蓋子以防止溶劑揮發(fā)。
同時(shí)壓片法又有兩種，一種是常溫壓片（粉末類）另一種是熱壓（塑料，高分子物質(zhì)）
應(yīng)用方面：一方面是固體樣品的前處理（常溫壓片技術(shù)），另一方面是塑料類樣品的前處理（熱壓技術(shù)）。

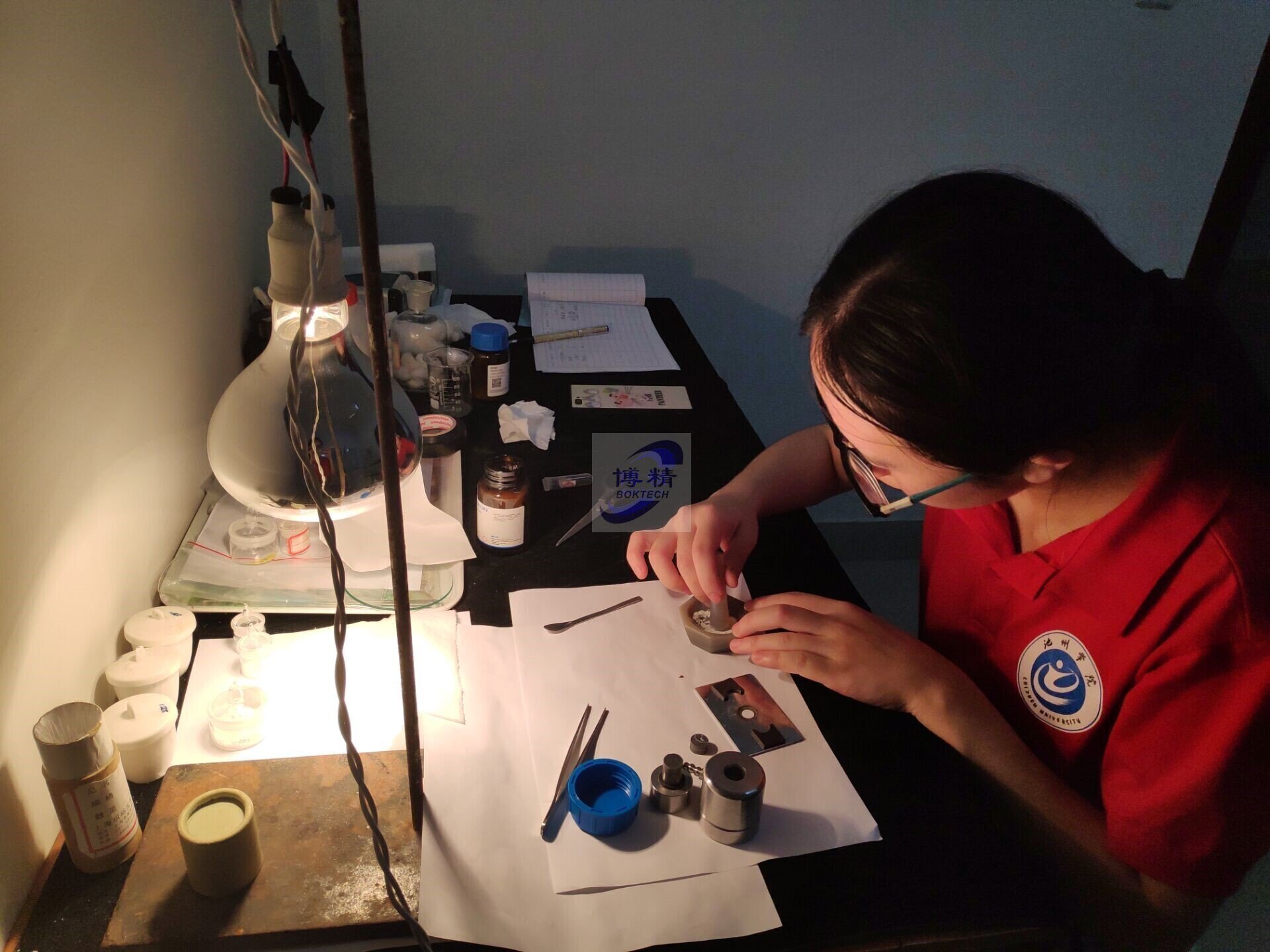

固體粉末樣品，散射的影響很大，如果直接用粉末樣品進(jìn)行測(cè)量，往往使測(cè)試的譜圖失真。通常粉末樣品采用鹵化物壓片法獲得紅外光譜。紅外光譜測(cè)定最常用的試樣制備方法是溴化鉀(KBr)壓片法(藥典收載品種90%以上用此法)。壓片機(jī)是鹵化物壓片法的必備工具。粉末樣品經(jīng)過(guò)研磨，再用壓片機(jī)壓成透明的錠片后，利用透射方式，可很好地測(cè)量出樣品的紅外光譜。
塑料類可加熱形變的樣品，一般直接用傅立葉變換紅外光譜儀不能測(cè)出很好的光譜圖，有的甚至不能出圖，原因是因?yàn)闃悠返暮穸冗^(guò)大同時(shí)又有較深的顏色，從而影響了紅外光的透過(guò)和樣品的吸收。所以這時(shí)就需要用熱壓法來(lái)對(duì)此類物質(zhì)進(jìn)行前處理。
返回
